清洁供热案例丨华清安泰公司的北京用友软件园地热能多能互补冷热联供项目

华清安泰公司的北京用友软件园地热能多能互补冷热联供项目

关键词：地源热泵、冰蓄冷、水蓄冷蓄热、冷水机组多能互补、冷热联供

1、项目概述

北京用友软件园地热能多能互补冷热联供项目（以下简称“用友软件园项目”），位于北京市海淀区山后科技创新中心永丰产业基地内，是用友集团总部所在地和研发基地，总建筑面积47.3万平方米，是一个高科技、花园式、环保型的国际一流水平软件产业园，是目前亚洲和亚太地区最大的管理软件产业基地，能容纳1.2万人办公，包括用友产业中心、研发中心、数据中心、培训中心等七大功能区。

由华清安泰（北京）科技股份有限公司（以下简称“华清安泰”）实施并管理运行的北京用友软件园能源中心项目分两期：一期建筑面积18.5万平方米，采用“地源热泵+冰蓄冷+冷水机组+燃气锅炉的多能互补系统”；（加引号二期建筑面积28.8万平方米，采用“地源热泵+水蓄冷蓄热+冷水机组+燃气锅炉+末端大温差高效风盘+能源管控平台的多能互补系统”，实现供热制冷，全年供应生活热水。虽然项目初期投资略高，但稳定的供给和和比传统燃煤或燃气更便宜的运行成本产生了较好的经济、环境和社会效益，得到了用户的好评和政府部门的认可，引领多能互补清洁供热新业态。

2、技术要点

北京市年均温度12.3℃，极端最低温度-18.3℃，地下100米温度恒定在14～16℃。

用友软件园项目一期设备包括4台西雅特三工况地源热泵机组、2台离心式冷水机组、440 m3冰球蓄冰槽、4台燃气锅炉和616口120米地埋孔内置双U换热管。冬季采用地源热泵供热，燃气锅炉调峰；夏季采用地源热泵和蓄冰供冷，冷水机组调峰。

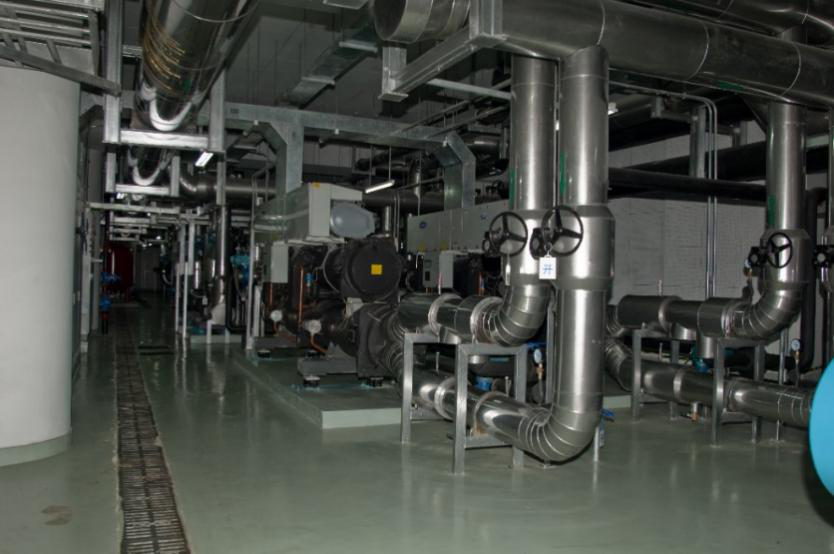

图7-11 北京用友软件园能源中心

用友软件园项目二期设备包括3台螺杆式地源热泵、3台离心式冷水机组、3个蓄能水罐5，200 m3、4台燃气锅炉和940口140米深地埋孔内置双U换热管。冬季采用地源热泵和水蓄能供热，燃气锅炉调峰；夏季采用地源热泵和水蓄能供冷，冷水机组调峰。

一期机房面积1,200 m2，供热面积18.5万m2，空调制冷负荷15.8 MW，空调热负荷11.1 MW，采暖负荷2,252 kW，生活热水加热负荷1,722 kW。热泵机组制热量1，261 kW，燃气热水锅炉2,100 kW，冷水机组4,219 kW，蓄冰槽440 m3。供回水温度50/45°C。

二期机房面积2,000 m2，供热面积28.8万m2，空调制冷负荷23.9 MW，空调热负荷19.7 MW，采暖负荷715 kW，生活热水加热负荷1,580 kW。热泵机组制热量2,269 kW，燃气热水锅炉2,100 kW，冷水机组3,149 kW，蓄水罐5,200 m3。供回水温度50/45 C。

一期机组供冷性能系数5.62，系统供冷性能系数3.96；供热性能系数4.80，系统供热性能系数3.30。

二期机组供冷性能系数5.80，系统供冷性能系数3.95；供热性能系数4.90，系统供热性能系数3.40。

末端循环泵变频，机组变频。年能耗37 kW/m2折合4.54 kg标煤/m2。

本项目适用于地热资源条件较好的集中供热项目。系统为复合式结构，以土壤源热泵为主，利用蓄能技术，辅以天然气锅炉供热调峰，冷水机组供冷调峰，确保系统稳定供能的同时最大程度节约运行成本。

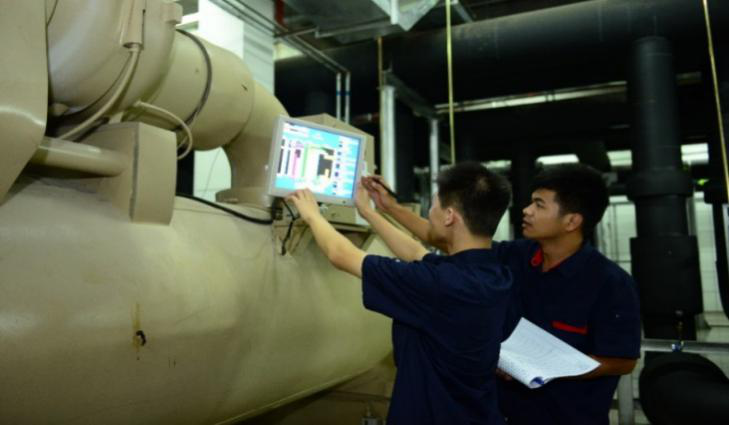

图7-12 华清安泰北京用友软件园能源站工作人员

系统运行工作压力小于1 MPa，燃气锅炉为常压热水锅炉，系统安全性更高，同时系统采用全自动化运行，数据监测报警系统、视频监控系统与能源管控联动，进一步确保系统安全供能。

作为多能互补和能源互联网的创新型企业，华清安泰依托在地源热泵、地热、自动化控制等方面的优势，基于集中管理、分布监控的设计理念，自主研发“互联网+”智慧能源管控平台，近年来在分布式能源领域取得了显著的成绩，荣获“2018年度中国分布式能源优秀运维管理奖”。

3、资源能源和经济社会效益

每年供热季供热120天，设备配置较合理。较常规系统每年节省标煤2,300吨，减排二氧化碳5,600吨、二氧化硫38吨、氮氧化物18吨、烟尘22吨。

项目采用了建设-运营（Build-Operate）模式，建设单位投资建设，委托专业公司运行维护。用友软件园1、2期能源站共投资1.1亿元，约250～260元/m2，相比传统采暖制冷设备，虽项目初期成本略高，但经过几年的运转后就已经收回成本，稳定的供给和比传统燃煤或燃气更便宜的运行成本让各方都非常满意。

年供冷、热、生活热水运行费用35元/m2，建设单位向用户收供冷供热年费用80～100元/m2。每年为甲方节约运行费用400万元，环保、经济效益显著，目前项目已运行13年。

4、政府支持

项目获评“2017年度中国分布式能源优秀项目一等奖”、“生态社区试点”、“建设部可再生能源示范项目”、“建设部绿建（运营）三、二星项目”、“北京市可再生能源示范项目”、“北京市电力需求侧管理技术（产品）和典型案例”和“2016年北京市海淀区循环经济试点单位”，并获得了财政资金支持。

5、企业简介

华清安泰（北京）科技股份有限公司成立于2011年，注册资金3,422万元，是一家致力于建筑节能，在可再生能源领域提供分布式供热制冷解决方案的专业化公司。公司主要从事以热泵技术为基础，综合运用地热能、电能、水蓄能、冰蓄冷、燃气、工业余热以及太阳能利用等技术，为民用、工业建筑行业提供技术咨询、设计、建设、运营、节能诊断、节能改造、智慧能源管控等一体化服务的公司。
