清洁供热案例丨森创智想公司的南充东方医院热源塔热泵供热制冷项目

森创智想公司的南充东方医院热源塔热泵供热制冷项目

关键词：空气源热泵、闭式热源塔、热源塔热泵、医院、供热制冷

1、项目概述

南充东方医院（以下简称“东方医院”）位于四川省南充市顺庆区大西街，是一所集医疗、急救、预防保健为一体的综合性非营利医院，是南充市医保定点医院。南充市地处典型的中亚热带湿润季风气候区，具有四川盆地共同的气候特征：四季分明，夏季炎热，冬季多雾阴冷，日照较少。为了改善医疗条件和工作环境，东方医院于2017年对住院部大楼进行了整体重装，同时新建了门诊大楼，采用森创智想（北京）科技发展有限公司（以下简称“森创智想”）的节能型中央空调为医院建筑供热制冷。

医院建筑总面积14,929平方米，砖混结构，室内末端为风机盘管供热，总供热面积12,700平方米。项目于2018年1月27日开工，当年8月15日完工交付。工程量包括节能型中央空调制冷、供热系统、供热水系统、末端空调系统、新风系统的设计和系统设备的采购、运输、安装、调试、验收和维护，属于交钥匙工程。

2、技术要点

南充市全年室外平均温度17.5℃，极端最低温度-3.4℃。

本项目采用“超低温热源塔热泵+闭式热源塔”作为项目空调、采暖的冷热源。设备机房占地总面积320m2，设有超低温热源塔热泵2台、闭式热源塔3台、冷冻机冷却水泵6台。水泵、机组均为变频机组。

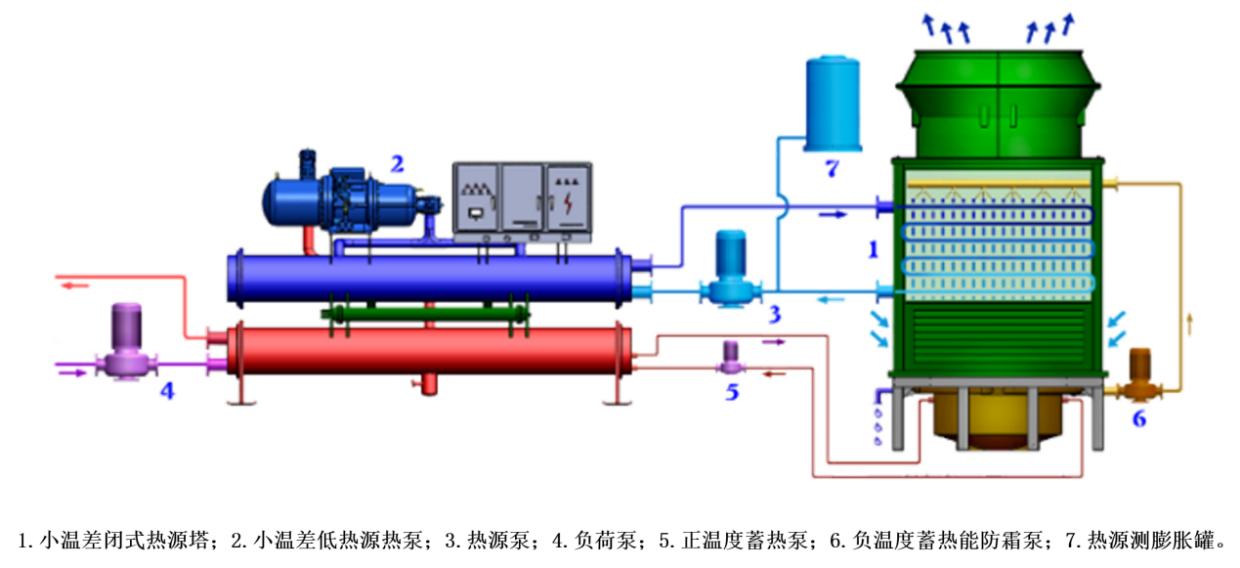

图7-13 森创智想超低温热源塔热泵技术系统

热源塔是一种传热介质与空气进行热交换，并为热泵主机提供连续冷热源的塔式换热装置。冬季利用冰点低于0°C的载体介质，高效提取低温环境下相对湿度较高的空气中的低品位热能，实现低温热能向高温热能的传递，达到制热目的。夏季起到高效冷却塔的作用，利用水的蒸发散热，将热量排到大气中实现制冷。

森创智想热源塔热泵+闭式热源塔组合制冷供热系统的主要优势在于：

1. 高效逆流传热技术：森创智想核心专利技术产品——闭式热源塔采用高通低密冷冻技术，进行气与液的高效小温差传热，换热效率更高，结霜几率更小。

2. 独特的低温热泵构造：闭式热源塔热泵蒸发器为低温热泵构造，内螺旋管满液或降膜蒸发器蒸发阻力小，高效吸收来自闭式热源塔内置的超导液传导低温热源。系统越大，供热性能越好，系统运行稳定性更高，安全性更可靠。

3. 可靠的螺杆压缩机：变频螺杆机组采用滑阀+变频无级调节，最小负荷达到10%，变频螺杆式冷水机组当机组在60%～100%负荷时候，机组滑阀固定100%开度，电机频率在 30HZ-50HZ无级调节；在部分负荷< 60%时电机固定在30HZ，滑阀从0%～100%无级调节。

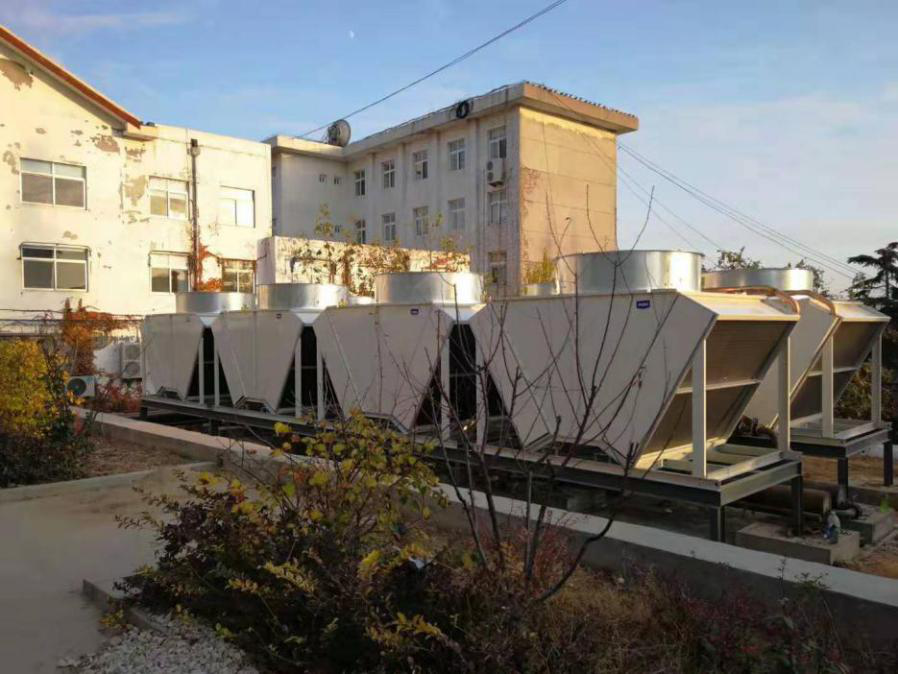

图7-14 南充东方医院节能中央空调项目热源塔

医院分为住院楼及门诊楼，运行时间根据相应使用功能而定，合计装机冷量1,380 kW；装机总热量968 kW，供回水温度45/40度，流量360 m3/h。

图3. 热源塔热泵机房、主机及主机参数

制冷两用一备，制热设备两台设备互为备用，确保供热不间断。

主要设备制冷能效比 5.50，制热能效比3.71。系统综合制冷能效比4.64，制热能效比3.49。单位供热面积耗能折合标煤量为3.27千克标煤/m2。

在项目建设过程中，对于风管、管道、保温等隐蔽工程，待东方医院及监理方验收后再继续施工。工程验收合格后，森创智想对东方医院有关操作、维护人员进行了专业培训，确保合格上岗。设备保质期6年。如有设备故障，森创智想工作人员2小时内作出答复，24小时内派技术人员到现场检查处理。

3、资源环境和经济社会效益

热源塔热泵技术利用太阳能次生能源、水蒸气湿冷热源作为新能源。森创智想的闭式热源塔技术应用小温差传热，充分吸收水蒸气湿冷热源，换热效率更高。与采用燃气锅炉系统供热相比，东方医院每年可节约采暖费19万元，减排二氧化碳288吨，节能减排量约为55%。

项目合同总额360万元。热源、一次管网、二次管网、室内末端等分项建设投资费用约为242万元，单位供热/制冷面积建设费用190.6元/m2。

供热天数120天，平均室温22℃。供热设施与供热面积匹配良好，设备运行稳定。单位供热面积能耗成本为15.9元/（m2ž年），单位供热面积运行费用为23.27元/m2。

4、企业简介

森创智想（北京）科技发展有限公司位于北京市西城区月坛南街新华大厦，于2017年04月在北京成立，注册资本1亿元，主要从事清洁供热投资、建设和运营维护以及节能技术产品的研发、生产和销售。核心技术“热源塔热泵技术”获得美国发明专利2项及中国发明专利20多项。公司依托北京中科发展研究院及中关村海归创业联盟，拥有机电、暖通、化工、自动化控制等专业工程师21人；教授、博士9人；生产、安装、销售管理人员及各类专业技术人员260余人。2018年7月，森创智想与 QIUKE技术研发团队联手创立湖南秋克空调设备有限公司。2018年9月，森创智想联合海尔金控成员单位重庆众链成立湖南众链智想能源管理有限公司，专注于清洁供热、中央空调节能等领域的投资。
