清洁供热案例丨北京中能北方公司的农村生物质炊事取暖炉项目

北京中能北方公司的农村生物质炊事取暖炉项目

关键词：农村清洁取暖、生物质燃料、生物质炉具、炊事、取暖、全产业链

1、项目概述

河南省鹤壁市淇滨区2300户生物质颗粒分散式清洁供热项目总供热面积18.4万平方米，建筑面积30万平方米，农宅房屋分散，多为砖混结构，层高墙薄，保温较差，室内末端用热形式为暖气片。改造前农户取暖主要依靠燃烧木柴、玉米芯和煤炭，污染排放较大。

北京中能北方科技股份有限公司（以下简称“中能北方”）采用生物质全产业运营服务模式，就地发展农村生物质秸杆收储运、秸秆颗粒加工，因地制宜研发、生产适用于鹤壁市农村现状的生物质颗粒炊事采暖两用数字化成型炉炉具，提供户内供热末端暖气片系统安装调试、燃料供应、供暖售后服务等成套服务，改变农村散煤燃烧等传统的取暖和炊事方式。

鹤壁市“清洁供、节约用、投资优、可持续”的清洁取暖建管模式，在成本可控前提下提供了最优解决方案，值得借鉴。在2018年首批冬季清洁取暖试点城市年度考核中，鹤壁市荣获综合考评成绩全国第一的好成绩。

2、技术要点

中能北方生物质成型燃料收储加工工艺流程如下：秸秆收割、打包→包捆运输→收储→晾晒→破碎→分离筛选→烘干→除尘→加压成型→成品颗粒装袋。

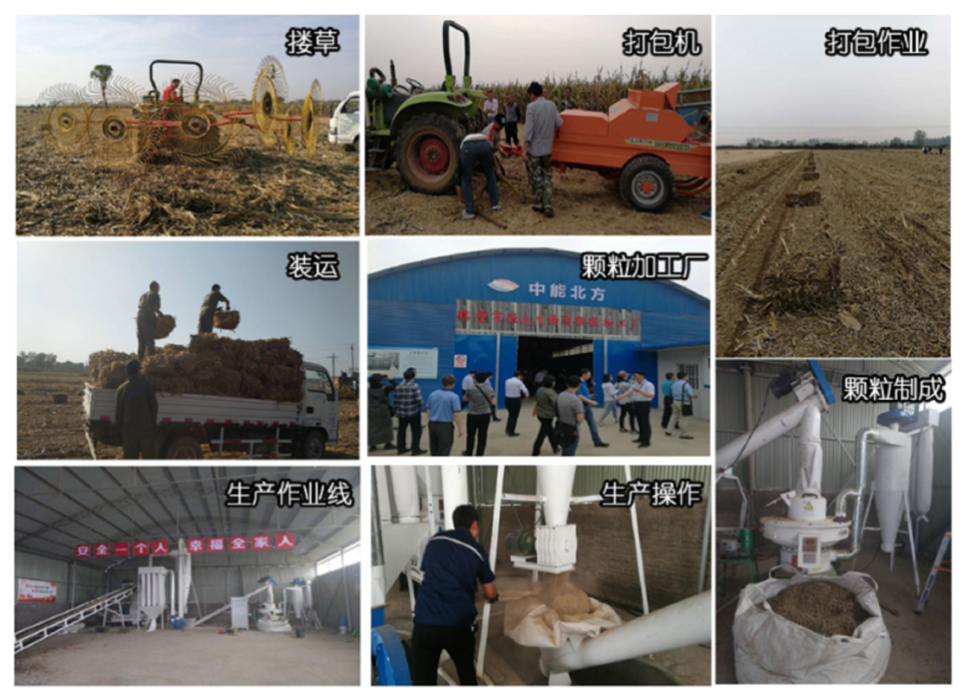

图7-23 秸秆收、储、运、加工工艺流程

使用秸秆收割机每小时可收集秸秆5亩以上，每亩地可收350～400公斤秸秆。打捆机每亩可打捆25～30个包，每包重量大约15～20公斤，每包外观尺寸50x40x40厘米。打捆后的秸秆使用农用拖拉机装运至晾晒厂进行晾晒半个月后上垛储存。秸秆经过晾晒3～5个月自然风干，含水量达到12%～15%后，进行秸秆颗粒燃料加工。每座生物质颗粒加工厂及晾晒场占地面积1.4万平方米，年产4,000吨。

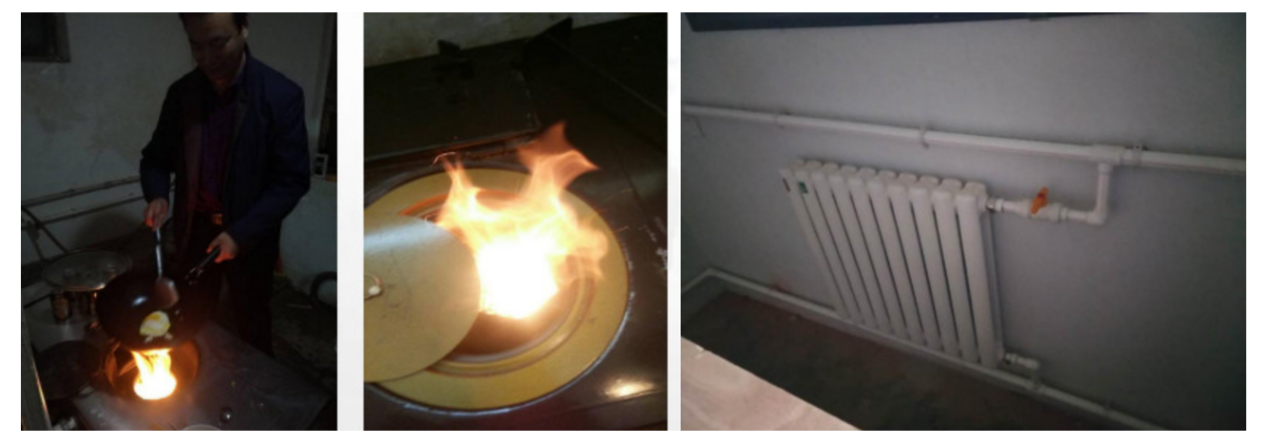

图7-24 “中能北方”生物质炊暖两用炉及暖气片

中能北方生物质炊事取暖炉（规格型号：ZNBF-CN24.0）单台炉具占地总面积0.5 m2，供热设施和面积匹配良好，可满足120 m2供热需求（用户平均供热面积80 m2）；设备稳定性好，制热量24.0 kW，供回水温度80/50℃，平均室温16～20℃；工作压力为常压；综合热效率80.4%，适用于严寒和寒冷地区、北方农村及偏远山区的民用建筑。

炊事取暖炉炉面设有自动进料口，一次投料30公斤，可不间断低速自动供料。自动打火后小火可连续烧30多个小时。炉壁大水箱与各房间的暖气片连通。炉壁外面装有按键和显示屏，可选择点火、停炉、大火、中火、小火等按键，也可按下“自动”键，由程序自动调节室温。炊事采暖炉具一键式操作，方便村民，特别是留守家庭老人、儿童独立使用，避免因操作失误造成设备故障或经济损失。

中能北方为了更好地服务于农村生物质秸秆清洁取暖，专门成立了鹤壁中能北方新能源科技有限公司，在鹤壁当地建立秸秆收储和秸秆颗粒加工厂，确保生物质颗粒燃料的就地生产与持续供应；同时开启鹤壁市生物质秸秆收储运、颗粒加工、生物质炉具等全产业链的特许经营试点建设工作。

为确保清洁取暖工作的实施进度和工作过程的“可视可控”，鹤壁市建立了清洁供暖统一服务平台，各级政府人员可通过手机端及时查看区域分布安装概况、售后服务、后续运行及能效监控等实时信息内容，实现农户设备数据的远传远控，并将建立乡村两级服务站点网络，及时解决维护维修问题，形成清洁取暖全覆盖的服务体系。

3、资源环境和经济社会效益

鹤壁市农业发达，秸秆充足，生物质资源每年25～30万吨。中能北方生物质颗粒加工厂以当地玉米和小麦秸秆、花生壳及城市园林剪枝等农林废弃物为原料生产加工生物质颗粒燃料，供附近农户使用，实现了原料就近收集加工、就地转换、产品就近消费。既解决了燃料供应问题，又降低了村民将自家秸秆送至加工厂的运输燃料成本。

中能北方生物质炊暖两用炉以生物质颗粒为燃料，在常规采暖炉基础上增加了炊事功能，可满足用户日常生活的需求。炉内安装有自动点火装置，启停操作简便。灶台燃烧可调，通过进料速度和送风速度分档调节灶台火力，既便于炊事，又确保不同燃烧条件下烟气排放达标，避免燃料燃烧不充分造成烟气排放超标。生物质颗粒燃烧后，烟气经过折流回程，在烟道内充分换热，提升炉具效率。同等出力情况下，节省燃料30%以上。炉内设有大型储灰室，确保夜间持续燃烧的炉灰有足够的存储空间。炉具设计使用年限高达10年。

生物质炊事取暖炉炊事火力强度2.0 kW，清洁环保，烟尘排放≦30 mg/m3，二氧化硫排放≦10 mg/m3，氮氧化物排放≦150 mg/m3，一氧化碳排放≦0.1%，林格曼黑度≦1级。

本项目2,300户炉具及安装投资1,290万元，生物质燃料收集储藏及颗粒加工厂建设投资400万元，均为企业自筹。

初装费用与运行费用与农民家庭相适应，与使用散煤相比，费用差距不大。冬季供暖期（120天）采暖实际总消耗量为18～20元/m2（生物质燃料费用），单位供热面积折合标煤15千克/m2。单台炉具市场价6,500余元，政府补贴后，村民仅需承担1,000元即可获得1台炉具和一个房间的暖气片。

4、政府支持

2017年，鹤壁市经过竞争性评审，成功入选国家首批冬季清洁取暖试点城市，每年获得中央财政专项补贴5亿元，用于主要技术路线（低温空气源热泵热风机、生物质炊事取暖炉与建筑能效提升改造）的实施。

鹤壁市政府坚持“企业为主、政府推动、居民可承受，运行可持续”的工作原则，提出农村清洁取暖“六个一”建设标准：一是一个村明确一个清洁取暖技术路径和品牌产品；二是遵循一套技术标准；三是户均清洁取暖改造费用控制在一万元左右，百姓、政府均可承受；四是户均取暖季运行成本控制在一千元左右，农民可承受，项目可持续、易推广；五是取暖设备实现一键化操作，方便老人、儿童的日常生活；六是实现一个平台服务，实现农户设备数据远传远控，提升项目管控效率。

鹤壁市政府诚邀中能北方等合作运营服务商全面负责技术路线项目实施落地，主要内容包括政策实施调研、宣传、方案设计、设备采购、安装服务、售后服务等总体打包运营服务。在推广安装生物质炊事取暖炉的同时，政府还将规划多个产量4,000吨/年的燃料颗粒加工厂配套建设，确保用户燃料充足供应。燃料供应可采取先期购买，后续置换等多种灵活方式。

鹤壁市采取“补初装不补运行”的财政补贴机制。财政资金只补贴清洁取暖改造的初期投资，对取暖运行不再补贴。居民户均投入、财政补贴分别占初期投资的25%和75%。这种补贴模式既发挥了市场在资源配置中的决定性作用，也符合当地的发展实际，获得了广大村民的认可。

5、企业简介

北京中能北方科技股份有限公司成立于2007年，总部位于北京市大兴区。主要业务包括城镇供热投资运营（BOT/TOT/PPP）；供热系统合同能源管理（EMC）；智慧供热整体解决方案（管理信息化、运行智能化、平台协同化）；精细供热与节能管理技术（精细规划、精细设计、精准选型、精细施工、精细运行、精细调控）；清洁能源供热与多能互补的能源互联网建设（热电联产、生物质产业链、燃气、绿电、太阳能、地热、工业余热）；锅炉低氮解决方案（低氮冷凝锅炉、低氮燃烧器）；供热研究、咨询、培训与技术服务；供热工程的方案设计、施工管理、运行维护等服务。业务覆盖北京、天津、河北、河南、山东、山西、甘肃、宁夏、新疆、内蒙、辽宁、吉林、黑龙江等地，到2017年底累计直接及间接投资额8.2亿元，供热技术服务面积达到2200万平方米。
