清洁供热案例丨日出东方康索沃公司的青海三力太阳墙供热项目

日出东方康索沃公司的青海三力太阳墙供热项目

关键词：太阳能、太阳墙、分散式供热、经济适用、新风加热、冬暖夏凉

1、项目概述

青海三力新能源技术有限公司（以下简称“青海三力公司”）成立于1999年，主要从事太阳能、空气能等清洁能源的产品研发、生产、销售以及绿色建筑评价和节能服务。公司位于青海省西宁市城北区青海装备制造配套产业园内，单座厂房，钢结构，改造前外墙采用10厘米泡沫夹芯板，室内采暖末端为散热片，燃气锅炉已停用，无采暖。

青海三力公司厂区太阳墙项目总供热面积2000平方米，采用江苏日出东方康索沃太阳墙技术有限公司（以下简称“日出东方康索沃”）太阳墙系统采暖通风，室内冬暖夏凉，经济适用，兼具建筑外部装饰作用。

2、技术要点

太阳墙是太阳能空气加热系统，通过向室内输送热风，实现供暖、新风加热和建筑保温。冬季运行时，室外空气通过太阳墙板微孔进入空腔，控制系统根据温度和风量的变化控制风机运行，将加热后的空气送入室内，起到供暖和换气双重功效。夏季运行时，热空气通过排风系统自然排出，太阳墙起到遮阳作用，减少建筑负荷。2014年，太阳墙与蒸汽机、电灯、汽车、电脑等一同被美国机械工程师协会（ASME）评为过去两个世纪最有意义的80件发明之一。

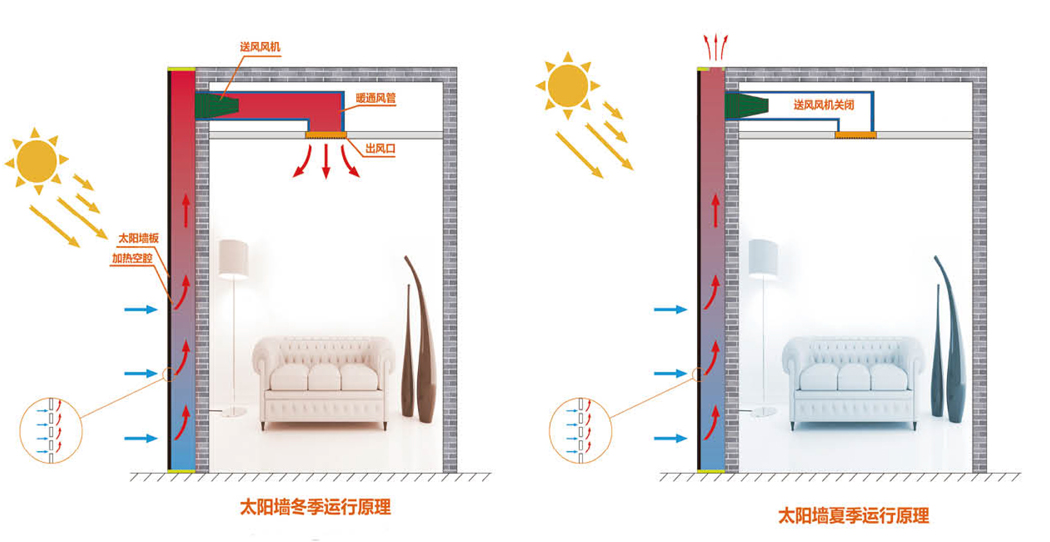

图7-27 太阳墙运行原理

太阳墙系统主要由太阳墙板、支撑框架、送风系统和控制系统组成。太阳墙板具有高效双面层，其独有的微孔技术将太阳能转化为空气热能，光热转化率高达80%。支撑框架由龙骨、包边等部件组成，将太阳墙板与原有墙体结合在一起，形成特定尺寸的空腔。送风系统将被加热的空气按照需求送到室内相应区域。控制系统按照设定程序和参数控制送风系统的启停和风量。

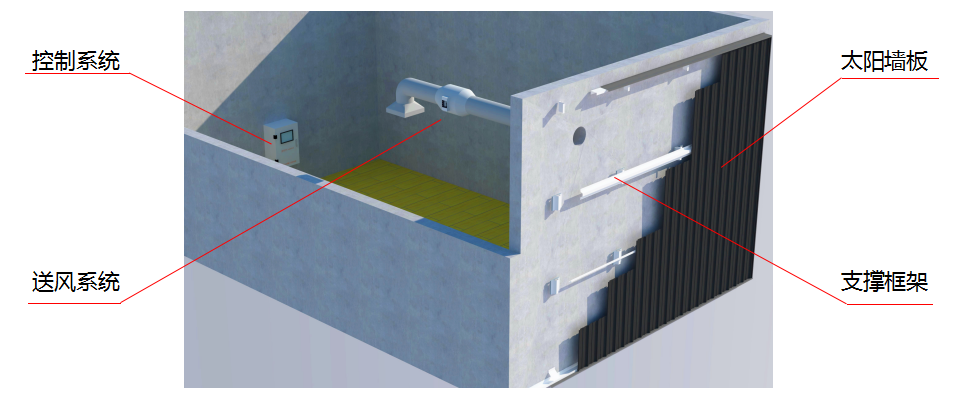

图7-28 太阳墙系统结构

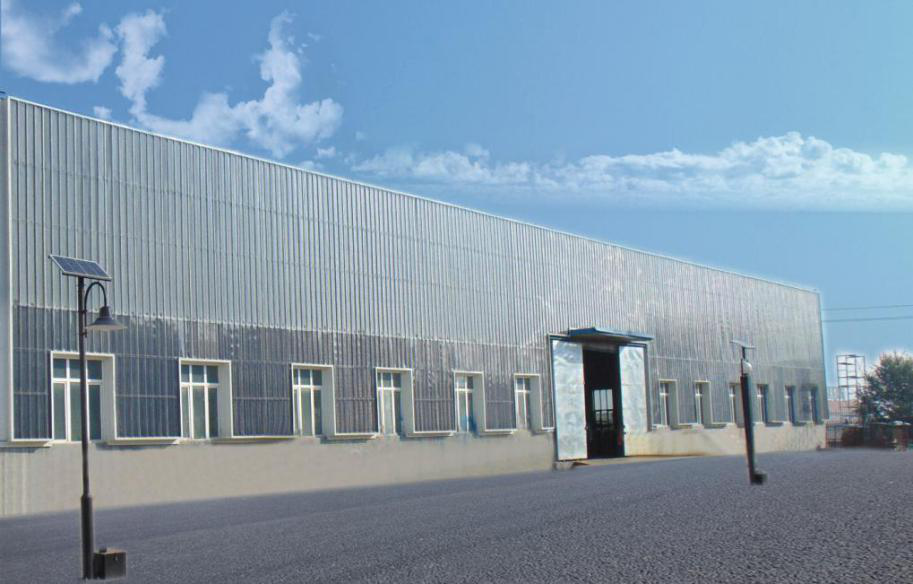

图7-29 青海三力新能源技术有限公司太阳墙供暖项目

西宁市区采暖季室外平均温度-1.3℃、极端最低温度-24℃。青海三力公司太阳墙项目采用太阳墙闭式循环供热系统，SEW150型太阳墙外墙总成400 m2，风机风量为8,000 m3/h 4台，Φ500 mm 布袋风管140 m，控制柜1台。设备无需用机房，太阳墙系统安装在厂房南立面，自动控制，间歇性运行。

400 m2太阳墙系统一个采暖季可提供20.5万kWh（73.8万MJ）的热量。系统运行时空腔温度45℃左右，出风口温度25℃左右，室内温度15℃左右，系统总风量为32,000 m3/h。 系统除风机外无其他用电部件，每台风机功率为1.5 kW。

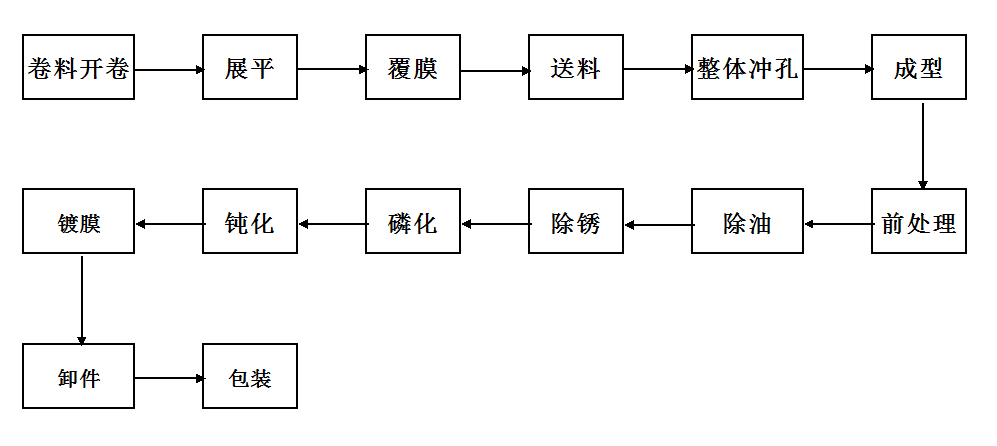

图7-30 太阳墙外墙总成全自动生产线工艺流程图

太阳墙系统适合在华东、西北、华北和东北等需要分散式供热的区域推广使用。

3、资源环境和经济社会效益

青海三力公司太阳墙系统面积和供热面积匹配合理，系统运行稳定，设备寿命长达30多年。西宁地区采暖季共六个月，平均室内供热温度可达14℃以上。采暖季风机每天耗电42 kWh。风机及控制系统年耗电量为7,560 kWh。

太阳墙可以最大限度地利用太阳能，将其转换成热能，以热空气的形式传递到室内。与燃煤锅炉相比，每年减少燃煤消耗68吨标煤，减排二氧化碳178吨、二氧化硫580公斤、氮氧化物510公斤、粉尘250公斤、炉渣19.8吨。

青海三力公司太阳墙项目采用工程商代理模式，工程商投资做项目，日出东方康索沃提供技术支持。太阳墙系统初投资费用为32万元，单位供热面积建设费用为160元/m2，单位面积供热成本4.2元/（m2 年）。以工业用电电费1元/千瓦时为参考，投资回报期为1.5年；以燃气费4.2元/立方米为参考，投资回收期为3年。

太阳墙造价低廉，无需维护，微能耗，运行费用低。太阳墙采暖系统冬季以热风为供暖介质，安全可靠无冻堵，无需任何额外防冻措施。除风机外，系统无其它运动部件，运行稳定，故障率低。夏季热空气从排风口自然排出，不会造成过热，且太阳墙可以避免厂房原有墙体被阳光直射，降低墙面温度，起到一定的遮阳作用。

日出东方康索沃24小时全天候为客户提供产品咨询、疑难解答、问题反馈等服务，对客户档案、服务管理、信息反馈进行实时监控，第一时间为客户解决售后问题。同时为客户提供免费咨询、免费设计、免费指导安装、免费培训使用等服务。系统主机（太阳墙板、龙骨、包边）全免费保修3年；辅助系统（控制系统、风机、风管）全免费保修1年。

4、企业简介

日出东方太阳能股份有限公司成立于1999年，总部位于江苏省连云港市，沪市A股主板上市公司（SH.603366)， 拥有国家级企业技术中心，通过自主创新及国内外并购与合作，为全球100多个国家和地区提供太阳能综合解决方案。

康索沃工程股份有限公司（Conserval Engineering Inc.）是太阳墙技术发明和全球推广应用的专业化公司，位于加拿大多伦多市，40年来一直从事太阳墙空气加热系统的研究与推广，已为全球30多个国家的厂房、仓库、学校、医院、剧院、商场等场所提供采暖、新风加热以及建筑节能解决方案。

日出东方太阳能股份有限公司与康索沃工程股份有限公司2017年合资成立江苏日出东方康索沃太阳墙技术有限公司，致力于太阳墙系统的研发、制造和全球推广。通过合作，将源于欧美的先进技术和丰富的实践经验与中国的市场开发和服务相融合，不断拓宽太阳能应用领域。来自中国、加拿大和其他众多国家的专家和工程师队伍用一流的技术为客户提供全方位服务。
