清洁供热案例丨杭州德联公司的郑州市中心医院智慧管网节能项目

杭州德联公司的郑州市中心医院智慧管网节能项目

关键词：智慧管网、医院、合同能源管理

1、项目概述

郑州市中心医院（以下简称郑州中心医院）位于河南省郑州市中原区桐柏北路，是一所集医疗、教学、科研、预防保健为一体的综合性三级甲等医院。该院始建于1954年，2011年挂牌郑州大学附属郑州中心医院，2016年成立郑州市中心医院医疗集团。

为加强供热管理，保障供热设施的安全、正常、高效使用，根据郑州市供热管理法规政策要求，郑州中心医院将院本部公共建筑的供暖运行托给杭州德联科技股份有限公司（以下简称杭州德联）进行统一管理和运营，供暖总面积11.77万平方米。杭州德联利用郑州市市政热源，通过对二级供热管网采取节能管控措施和设备升级，提高能源利用效率，降低医院建筑热能消耗，用节省的能源费用支付节能项目全部成本。2018～2019年供热季实现节能13.9%，节约采暖费55万元。

2、技术要点

郑州市冬季室外平均温度-1.4℃，极端最低温度-8℃。

杭州德联首先对郑州中心医院现有的供暖热源及管网系统进行了节能诊断。诊断结果如表1所示。

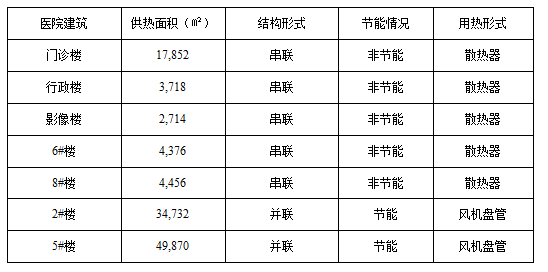

表7-4. 郑州市中心医院供热系统节能诊断结果

在此基础上，杭州德联针对系统问题提出了一整套解决方案，并支付改造和设备升级费用。具体改造内容如表7-5所示。

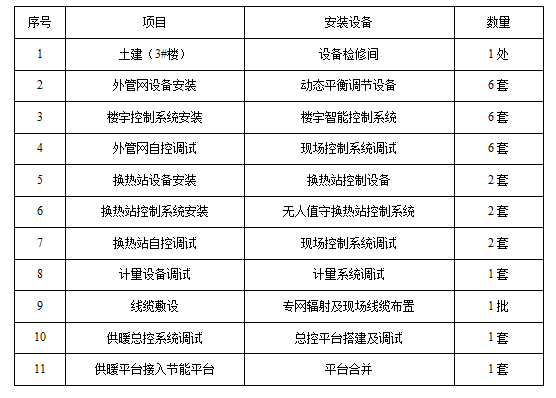

表7-5 郑州市中心医院供热系统节能改造项目与设备

项目主要设备包括：

智慧供热系统（DL-IBCS-QS/Z-6，自动运行）1套，占地面积2㎡；

换热站控制系统（DL-HR-03，自动运行）2套，占地面积2㎡；

楼宇智能控制系统（DL-LD-02，自动运行）6套，占地面积5㎡。

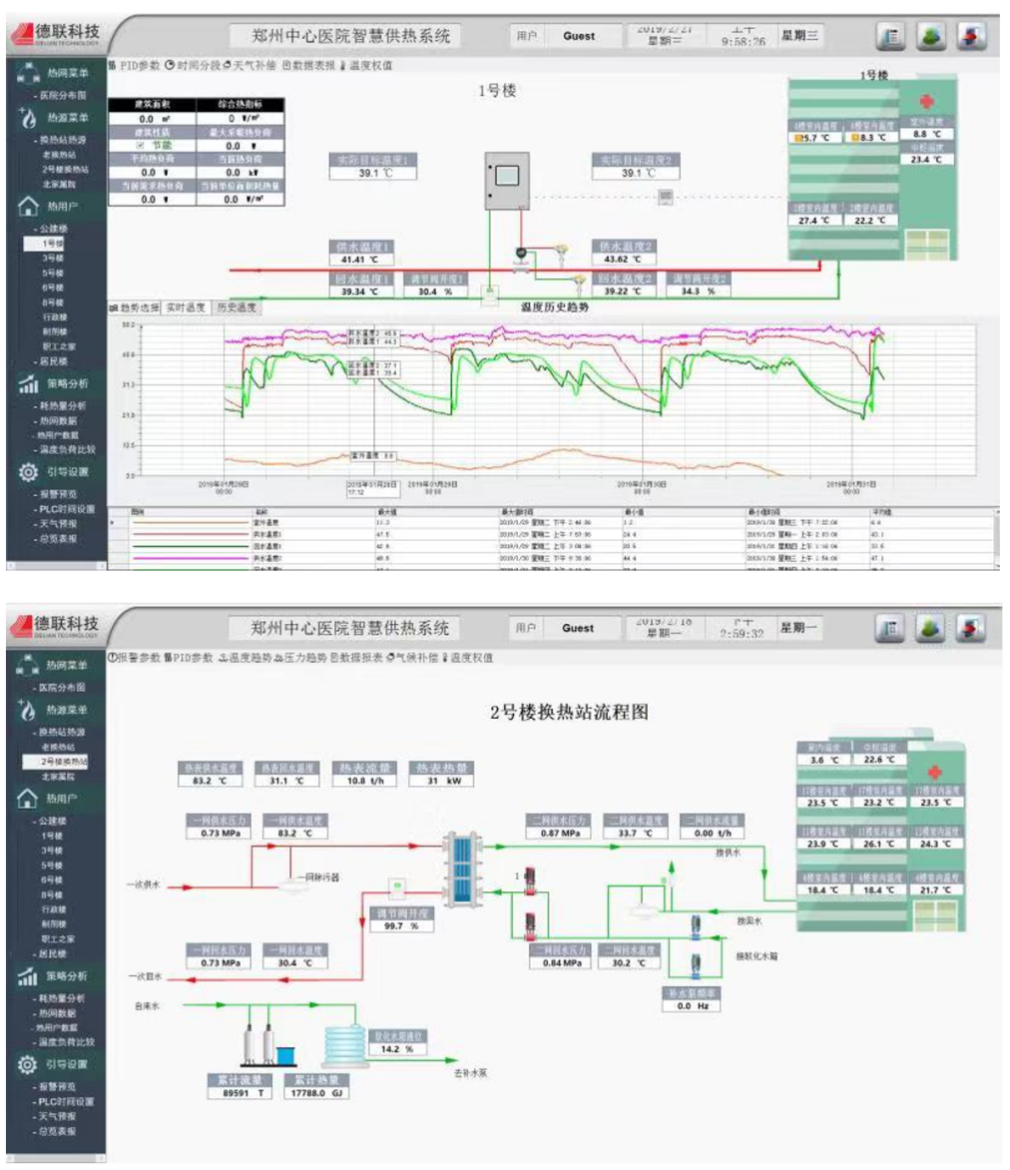

图1. 郑州中心医院智慧供热系统管理平台

通过采用自动控制、气候补偿、分时分温及物联网技术，自动运行智慧供热系统、换热站控制系统和楼栋智能控制系统。设备运行稳定，供热设施与面积匹配良好。年市政热源总消耗量由原来的31,144 GJ 降低为24,957 GJ，单位供热面积折合标煤量为7.24 kgce/㎡。

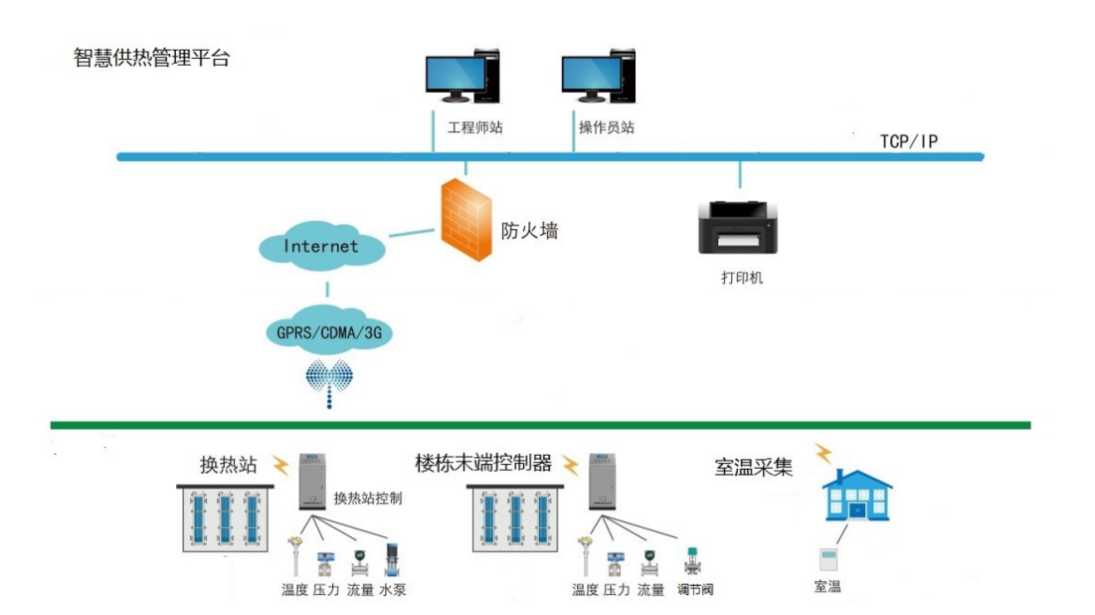

图7-31 郑州中心医院智慧供热系统

杭州德联按照《郑州市供热维修管理规范》的要求，对换热站内供热设备及院内供暖主管网的运行、维护与维修，确保供暖系统安全、稳定运行；同时负责设备、仪表的年检、校验和档案管理工作，每年向郑州中心医院报送相关资料。因集中供热市政管道热源不足，造成在某时段内供暖质量不达标，杭州德联承诺在第一时间进行协调沟通，并保证在12小时内恢复正常供暖；否则由杭州德联承担责任，并赔偿有关损失。

该项目类型适用于有自主热源或者集中供热按热计量收费的公共建筑。

3、资源环境和经济社会效益

该项目采取合同能源管理模式，合同期10年（2018年11月15日起至2028年03月15日止），合同金额395.5万/年：

杭州德联承包郑州中心医院本部公共建筑的供暖运行管理，每年供暖季供热天数120天，室内平均温度19室，手术室、ICU等重点部门温度不低于22点。郑州中心医院按照0.28元/（平方米公共建筑ž天）向杭州德联缴纳年度费用395.5万元。

杭州德联投资37万元用于二级供热管网（35万元）和室内末端（2万元）的节能改造，单位供热面积建设费用3.14元/㎡，投资回收期1年。

杭州德联每年按热计量表向郑州市热力总公司缴纳供热费用，2018～2019年度按热计量表应缴纳340.5万元，杭州德联在郑州中心医院运行人员产生费用30,000元。单位面积运行费用为29.18元/（㎡ž年）。

换热站及院内主管网设备、设施、管道等维护小修（单次单项500元以内）费用由杭州德联承担。设备大修及更换由杭州德联提出申请，郑州中心医院确认后，交由杭州德联进行大修更换或招标后由符合要求的专业公司进行大修更换，费用由郑州中心医院承担。楼宇内供暖设施终端的维修保养改造不在供热服务范围。

2018～2019年供热季郑州中心医院实现节能13.9%，杭州德联实现55万元营业收入，当年收回节能改造投资37万元。
